Bộ xử lý hình ảnh LS-VP-9001

Viết đánh giá
Trạng thái: Còn hàng
Liên hệ
Giới thiệu: VP9001 là bộ xử lý video hiệu suất cao của Listen Vision, có 2*DVI, 4*HDMI, 1*VGA, 2*CVBS, 1*USB đầu vào, 1*Audio đầu vào và 4*DVI, 4*DVI sao lưu và 1*Audio đầu ra, 1*DVI vòng lặp. Nó hỗ trợ tối đa...

Giới thiệu:

VP9001 là bộ xử lý video hiệu suất cao của Listen Vision, có 2*DVI, 4*HDMI, 1*VGA, 2*CVBS, 1*USB đầu vào, 1*Audio đầu vào và 4*DVI, 4*DVI sao lưu và 1*Audio đầu ra, 1*DVI vòng lặp. Nó hỗ trợ tối đa 4 cửa sổ đầu ra và lên tới 1,06 triệu pixel để hiển thị hoàn hảo.

Tính năng:

  1. Tối đa 10,60 triệu pixel với chiều rộng lên tới 15.840 và chiều cao lên tới 8.000
  2. Tùy chỉnh độ phân giải đầu ra với chiều rộng lên tới 3.960 và chiều cao lên tới 2.000
  3. Đầu ra nối 4*DVI. Mỗi đầu ra bao gồm 2 đầu ra DVI trùng lặp.
  4. Hỗ trợ 4 cửa sổ nối theo cả chiều ngang và chiều dọc và hỗ trợ chế độ DUB-OUT
  5. Hỗ trợ ghép nối hoàn hảo màn hình giữa các kích thước và pixel khác nhau
  6. Hỗ trợ hiển thị 4 cửa sổ và gọi nhiều mẫu; một khóa để nối và một khóa để bắt đầu hình ảnh
  7. Giao diện đầu vào phong phú có thể được chuyển đổi tự do như các mẫu có thể sử dụng
  8. Có đầu vào/đầu ra của âm thanh, đồng bộ chuyển đổi âm thanh và video
  9. Phần mềm máy tính điều khiển và kết nối với bảng điều khiển hỗ trợ truyền thông và mạng RS232.

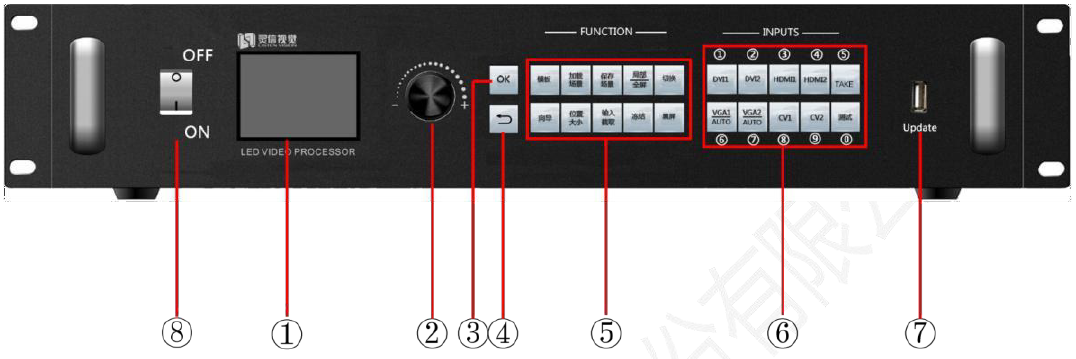

Mặt trước:

1 Bảng điều khiển
2 Núm điều khiển: Nhấn núm có nghĩa là ENTER hoặc OK. Xoay núm đại diện cho lựa chọn hoặc điều chỉnh.
3 Nút OK: OK nghĩa là Enter hoặc là OK
4 Nút RETURN: Nhấn để trở lại Menu trước đó
5 Chức năng: 10 khóa chức năng, mẫu, tải, lưu, một phần/đầy đủ, chuyển đổi, hướng dẫn, kích thước, đầu vào/cắt, đóng băng, màu đen.
6 Giao diện đầu vào: 9 giao diện đầu vào, 2*DVI, 4*HDMI, 1*VGA, 2*CVBS, 1*USB đầu vào.
7 Cập nhật: Giao diện USB cập nhật
8 Công tắc nguồn
9 1 cổng RS485 1000M
10 2 cổng RS232
11 1 cổng RS485

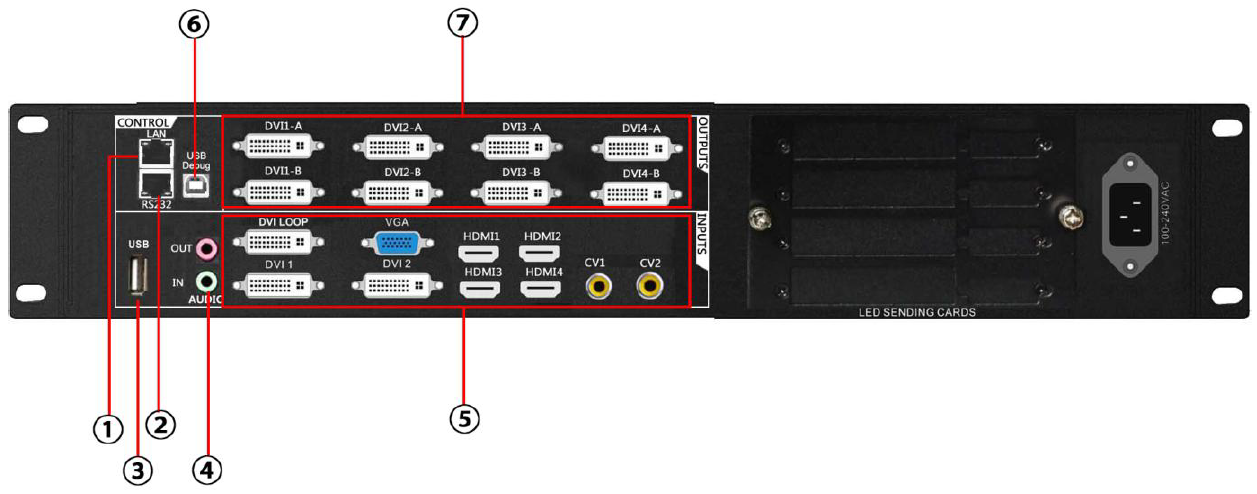

Mặt sau:

1 RS232: Máy tính chủ hoặc giao diện điều khiển trung tâm.
2 RJ45: Máy tính chủ hoặc giao diện điều khiển trung tâm.
3 Giao diện đầu vào video USB
4 Giao diện đầu vào/đầu ra Analog
5 Giao diện đầu vào: 1*VGA,2*DVI,4*HDMI,2*CVBS
6 Giao diện USB: Giao diện máy tính chủ
7 Giao diện đầu ra: 8*DVI

Thông số kỹ thuật:

Đầu vào video DVI:

Số lượng 2
Kiểu giao diện DVI-I
Tín hiệu tiêu chuẩn DVI1.0, Độ tương thích HDMI1.3 giảm
Giải pháp VESA tiêu chuẩn, PC đến 1920x1200



Đầu vào video HDMI:

Số lượng 2
Kiểu giao diện HDMI-A
Tín hiệu tiêu chuẩn Độ tương thích HDMI1.3 giảm
Giải pháp VESA tiêu chuẩn, PC đến 1920x1200



Đầu vào video VGA:

Số lượng 2
Kiểu giao diện DB15
Tín hiệu tiêu chuẩn - R, G, B, Hsync, Vsync: 0 to1Vpp ± 3dB (0.7V đồng bộ hóa video + 0,3v)
- 75 ohm cấp độ đen: 300mV, Đồng bộ hóa: 0V
Giải pháp VESA tiêu chuẩn, PC đến 1920x1200



Đầu vào video CVBS:

Số lượng 2
Kiểu giao diện BNC
Tín hiệu tiêu chuẩn - R, G, B, Hsync, Vsync: 0 to1Vpp ± 3dB (0.7V đồng bộ hóa video + 0,3v)
- 75 ohm cấp độ đen: 300mV, Đồng bộ hóa: 0V
Giải pháp VESA tiêu chuẩn, 480i, 576i



Đầu vào video USB:

Số lượng 1
Kiểu giao diện USB Type A
Tín hiệu tiêu chuẩn Tín hiệu phân biệt USB
Giải pháp 720p/1080p



Đầu vào Audio:

Số lượng 1
Kiểu giao diện Giao diện âm thanh 3,5mm
Tín hiệu tiêu chuẩn Âm thanh Analog



Đầu ra Audio:

Số lượng 1
Kiểu giao diện Giao diện âm thanh 3,5mm
Tín hiệu tiêu chuẩn Âm thanh Analog



Đầu ra video DVI:

Số lượng 4xDVI + 4xDVI sao lưu
Kiểu giao diện DVI-I, DB15
Tín hiệu tiêu chuẩn Tiêu chuẩn DVI: DVI1.0
Độ phân giải 800×600@60Hz, 1024×768@60Hz, 1280×720@60Hz, 1280×1024@60Hz, 1440×900@60Hz, 1600×1200@60Hz, 1680×1050@60Hz, 1920×1080@60Hz, 1920×1200@60Hz, 1024×1920@60Hz, 1536×1536@60Hz, 2048×640@60Hz, 2048×1152@60Hz, 2304×1152@60Hz, Tùy chỉnh độ phân giải.



Thông số chung:

Kích thước (mm) 483*314*89 (dài*rộng*cao)
Điện áp 100VAC – 240VAC 50/60Hz
Công suất tối đa 35W
Nhiệt độ 0°C - 45°C
Độ ẩm 10% - 90%



Kích thước bản vẽ:

Kết nối:
