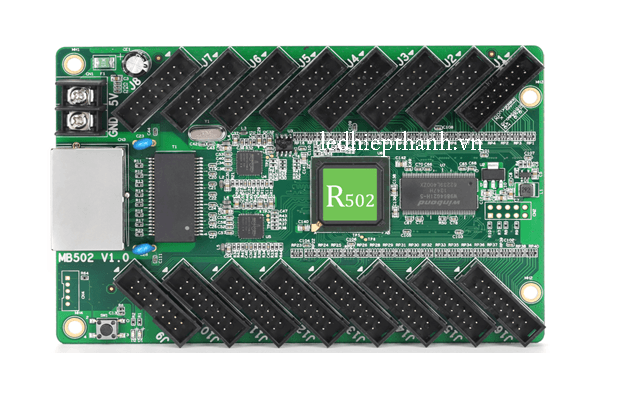

Card Điều Khiển HD-R502

Viết đánh giá
Trạng thái: Còn hàng
Liên hệ
Hướng dẫn Cổng Card HD-R502 : ① Cổng nguồn: 4V-6V ② Cổng Gigabit: Card kết nối...

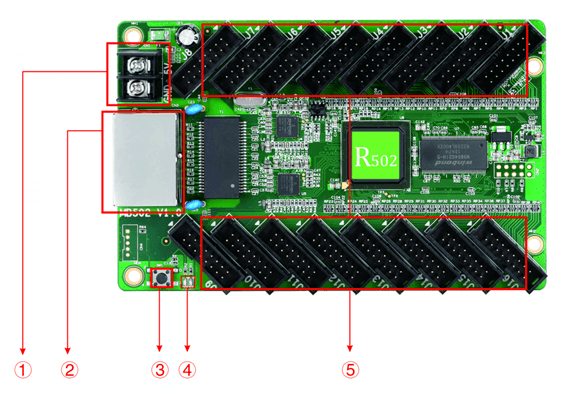

Hướng dẫn Cổng Card HD-R502 :

① Cổng nguồn: 4V-6V

②  Cổng Gigabit: Card kết nối HD-A601 / 602/603 hoặc HD-C10 / C30 / hoặc HD-A30 / A30 + vv. Hai cổng giống nhau

③  Nút kiểm tra: Sau khi điều chỉnh màn hình hoạt động bình thường, sau đó nhấn theo trình tự, nó xuất hiện màu đỏ, xanh, xanh, trắng, dấu gạch chéo (Lưu ý: chỉ phần mềm lưu tham số cùng với màn hình hiển thị, và kéo ra cáp mạng, Nhấn nút kiểm tra là hiệu quả. )

④  Đèn D1 trạng thái bình thường là nhấp nháy, cho thấy điều khiển làm việc bình thường; Đèn D2 trạng thái bình thường là nhấp nháy nhanh, cho thấy được công nhận Gigabit và nhận dữ liệu.

⑤ 16 cổng HUB75B: Cổng kết nối LED.

Đặc điểm, thông số kỹ thuật:

Cách thức làm việc Được sử dụng trong Card phát HD-A601 / 602/603, HD-C10 / C30series, Dòng sản phẩm HD-A30 / A30 +
Các loại Module thích hợp Module Fullcolor trong nhà & ngoài trời  & Module đơn / đôi màu
Hỗ trợ MBI5041 / 5042, MBI5050, MY9221, MY9268,... PWM
Chế độ quét Tĩnh, 1-32 quét ngẫu nhiên
Vùng nhận Card hỗ trợ Ngoài trời: 256W * 256H;  Trong nhà: 512W * 128H
Chiều cao cao nhất là 512H. Chiều rộng dài nhất 512W
Trình tự Card nhận Trình tự ngẫu nhiên, và nó có thể nhận ra các chuỗi bằng phần mềm hoặc thiết lập trình tự bằng tay. Nhận tốc độ kết nối thẻ theo nano giây
Gray scale 0-65536
Thiết lập thông minh Thông minh thiết lập bởi vài bước đơn giản, thông qua cài đặt thường trình hiển thị, nó có thể phù hợp với hầu hết các lịch trình PCB khác nhau
Nội dung phát Phát video, hình ảnh động, hình ảnh, văn bản, excel, PPT, thời gian, truy cập vv.
Các chức năng kiểm tra  Nó có nút kiểm tra tự động, có thể kiểm tra chế độ màu đỏ, xanh, xanh, trắng, xám, đường xiên, lưới, các điểm vv
Mạch trống Hỗ trợ
Khoảng cách kết nối 150m, sử dụng Cáp CAT5E OR CAT6
Điện áp 4V-6V
Cổng 2pin 5V Nguồn x1, cổng GigabitX2,75B HUB portx16
Nhiệt độ làm việc -40℃--85℃

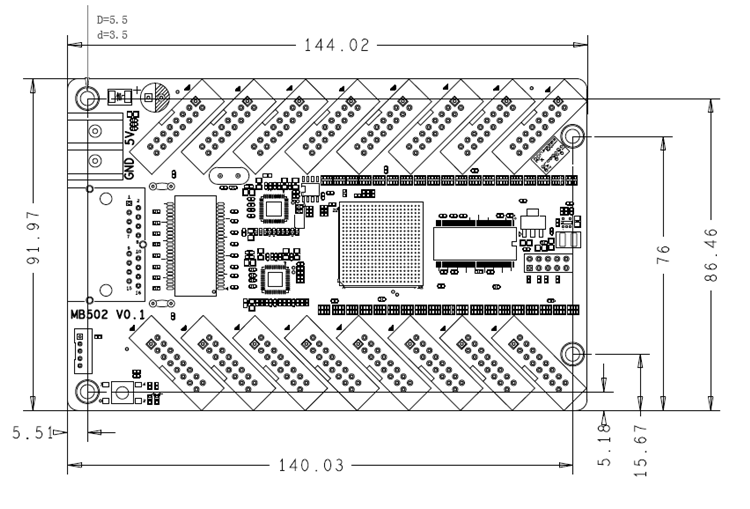

Bản vẽ kích thước:

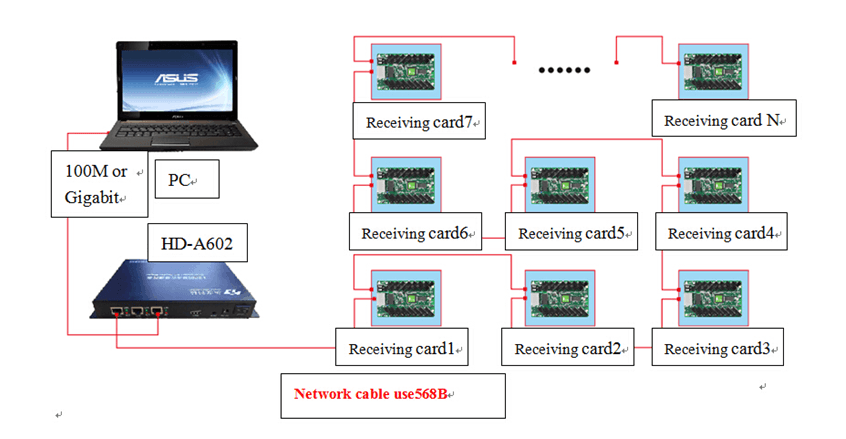

Cách kết nối: ( Dưới đây sử dụng Card Phát HD-A602)

Card phát HD-A602 và card thu
