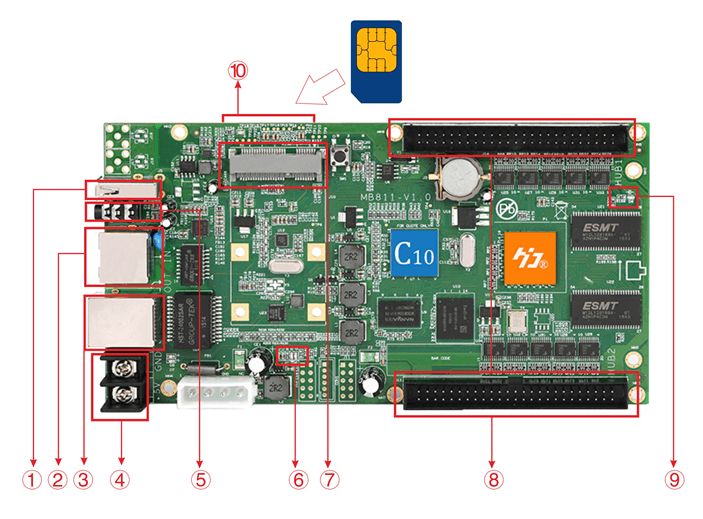

Hướng dẫn Cổng Card HD - C10:
① Cổng USB , thiết bị kết nối USB, chẳng hạn như: U-đĩa và di động ổ đĩa cứng
② Đầu vào cổng mạng, cổng mạng 100M, làm việc bình thường: đèn cam luôn mở, đèn xanh nhấp nháy.
③ Cổng mạng ra, cổng mạng 1000M, hoạt động bình thường: đèn xanh D7 luôn bật, đèn xanh nhấp nháy D8.
④ Giao diện nguồn điện, đầu nối nguồn pin 2 chân kết nối với công suất 5V.
⑤ Giao diện đầu ra âm thanh, đầu ra stereo kép tiêu chuẩn.
⑥ D2 đèn xanh hoạt động bình thường luôn luôn bật, đèn chạy - D1 đèn xanh làm việc bình thường là nhấp nháy.
⑦ MINIPCIE kết nối mô hình 3G hoặc mô hình WIFI (có thể lựa chọn)
⑧ 1 pin 50, kết nối bảng HUB, kết nối với tất cả các loại giao diện tủ thông qua HUB
⑨ Đèn chiếu sáng-D7 đèn xanh làm việc bình thường là nhấp nháy.
⑩ Các khe cắm thẻ SIM sau, được chèn vào với thẻ 3G / 4G cho các giải pháp internet 3G / 4G

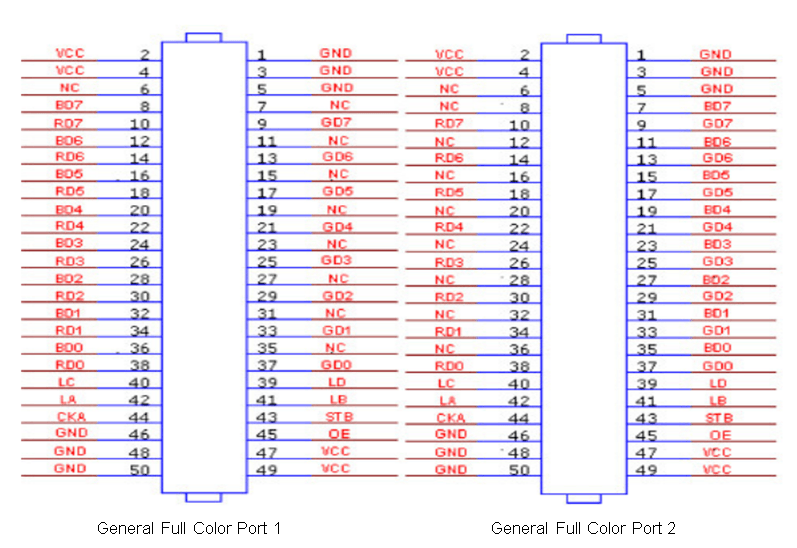

50 PIN: Hỗ trợ 16 RGBR dữ liệu song song, định nghĩa như sau:
Đặc điểm, thông số kỹ thuật: card HD-C10
Các loại Module | Tương thích module trong nhà và ngoài trời, fullcolor và mô-đun màu đơn / đôi; Hỗ trợ module ảo; Hỗ trợ PWM chips như MBI5041/5042、 MBI5152/MBI5153、MY9221、MY9268. |
Chế độ quét | Hỗ trợ quét trạng thái tĩnh, quét 1/32 |
Phạm vi điều khiển | 384(W)*320(H);1024(W)*120(H);240(W)*512(H); |
Phạm vi kiểm soát pixel thẻ nhận đơn | Gợi ý: R500: 256(W)*128(H) |
R501: 256(W)*192(H) | |
Mức độ Gray | Hỗ trợ 0-65536, có thể điều chỉnh |
Cập nhật chương trình | Trực tiếp kết nối với máy tính,LAN, Internet, USB, Ổ cứng di động |
Chức năng cơ bản | Hỗ trợ các chức năng cơ bản như video, hình ảnh, hoạt hình Gif, văn bản, tài liệu văn phòng, đồng hồ, hẹn giờ. quay Video, ... |
Hỗ trợ mở rộng các chức năng như điều khiển từ xa, nhiệt độ, độ ẩm, độ sáng | |
Chức năng Video | Hỗ trợ bộ giải mã video phần cứng, gửi trực tiếp, không cần chuyển mã. |
Hỗ trợ mẫu phổ biến: AVI、WMV、RMVB、MP4、3GP、ASF、MPG、FLV、F4V、MKV、MOV、DAT、VOB、TRP、TS、WEBM | |
Định dạng hình ảnh | Support BMP、GIF、JPG、JPEG、PNG、PBM、PGM、PPM、XPM、XBM,... |
Văn bản | Hỗ trợ chỉnh sửa văn bản, chèn hình ảnh và hỗ trợ từ, văn bản, rtf, html trực tiếp nhập. |
Tài liệu | Hỗ trợ Office2007 như định dạng DOC, DOCX, XLSX, XLS, PPT, PPTX. |
Đồng hồ | Hỗ trợ đồng hồ analog, đồng hồ kỹ thuật số, một loại đồng hồ số |
Đầu ra audio | Đầu ra âm thanh stereo kênh kép tiêu chuẩn |
Dung lượng bộ nhớ | Trên bảng Flash 4GB |
Cho phép người dùng sử dụng mở rộng bộ nhớ U-disk | |
Loại kết nối | Giao diện Million Ethernet, Internet, WLAN networking. |
Cổng truy cập HD-C10 | IN: Đầu cuối cung cấp điện 5V X1, 10/100M RJ45 x1,USB 2.0 x1, Nút kiểm tra màn hình X1 |
OUT:1000M RJ45 x1,dual stereo:AUDIO x1 , 2 of 50 pin | |
Điện áp làm việc | 4.5V~5.5V |
Phần mềm | LED Art |

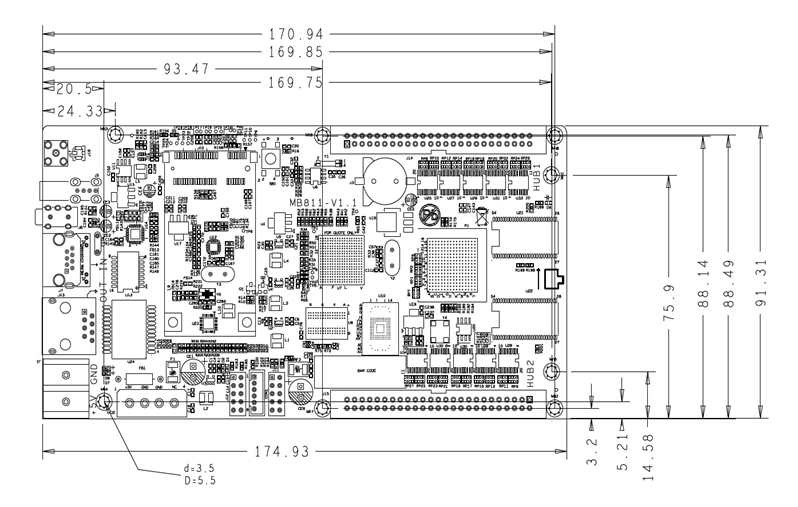

Bản vẽ kích thước:
Cách kết nối:

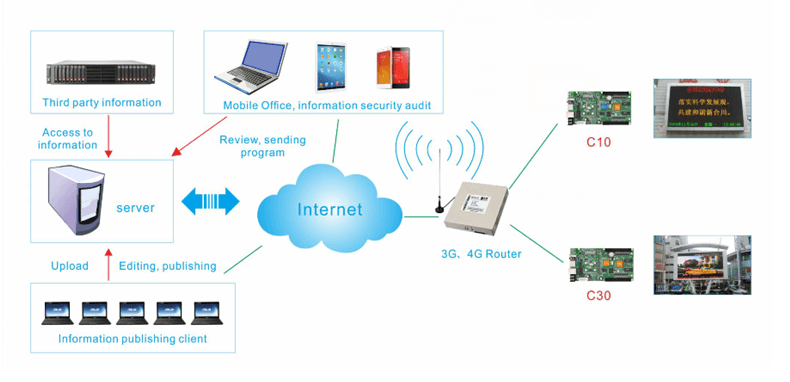

1, Card điều khiển có thể kết nối với router, internet:
Quản lý một số màn hình thông qua Internet

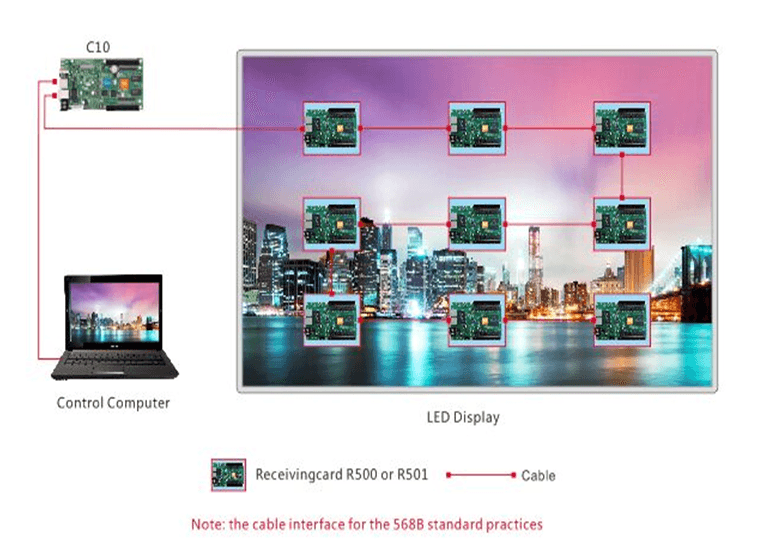

2, Card điều khiển có thể kết nối với máy tính:
Chỉ một màn hình - kiểm soát bằng cáp trực tiếp
Chú ý: Mỗi màn hình chỉ cần một card C10, số card nhận phụ thuộc vào kích cỡ màn hình.
3) Cập nhật chương trình thông qua U-disk và di chuyển ổ đĩa cứng hoặc cáp mạng LAN.
