Giới thiệu:

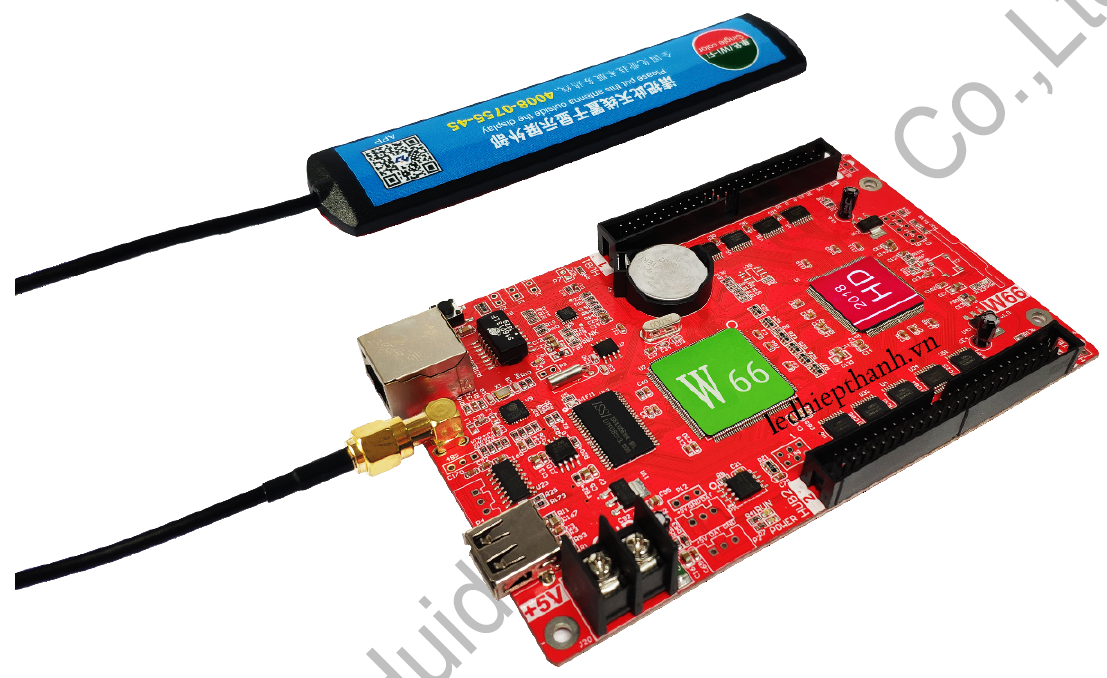

Card HD-W66 là card điều khiển Wi-Fi, cập nhật chương trình bằng kết nối Wi-Fi, nó có cổng USB, cũng có thể sử dụng U-disk để cập nhật chương trình. Chi phí thấp, không tốn kém, giao diện phần mềm đơn giản, dễ vận hành, hiển thị thông tin tốt hơn, hiệu ứng tốt, hỗ trợ nhiều loại màn hình đơn màu.
Phần mềm ứng dụng: HD HD8, LedArt.
Tính năng:
Nội dung | Thông số |
Loại hỗ trợ | Đơn màu/ đôi màu/ ba màu. |
Phạm vi điều khiển | - Đơn màu: 2048*512 - Đôi màu: 1024*512 - Ba màu: 1344*256 |
Dung lượng FLASH | 8M Byte |
Cổng giao tiếp | Wifi, U-disk, Ethernet, Serial |
Màu hỗ trợ | Thể hiển thị màu đỏ, xanh lá cây, xanh dương, vàng, tím, xanh, trắng |
Số lượng chương trình | 1000pcs, có thể thể hiện theo thời gian hoặc bằng nút nhấn |
Số lượng khu vực | 20 khu vực riêng biệt có hiệu ứng và đường viền |
Hiển thị | Văn bản, Ảnh, Chữ 3D, Hoạt hình, Excel, Nhiệt độ, Độ ẩm, Thời gian, Bộ đếm, Lịch âm |
Hiệu ứng hiển thị | 1. Chữ, hình ảnh, thời gian, bộ đếm thời gian, nhiệt độ, độ ẩm 2. Chức năng đường viền, tùy chỉnh đường viền. 3. Một loạt các màn hình động. 4. Hơn 40 loại hiệu ứng chữ. 5. Hỗ trợ cho các nhân vật hoạt hình đơn giản 6. Hỗ trợ cho phông chữ phác thảo, đường viền phông và các cài đặt phông chữ khác 7. Hỗ trợ cho cài đặt nền văn bản khu vực 8. Hỗ trợ biểu mẫu Excel để thêm vào trực tiếp |
Chức năng đồng hồ | 1. Hỗ trợ Đồng hồ kỹ thuật số / Đồng hồ quay số / Giờ âm lịch 2. Bộ đếm lên / Đếm xuống, Nút đếm ngược 3. Phông chữ, kích thước, màu sắc và vị trí có thể được đặt tự do 4. Hỗ trợ nhiều múi giờ |
Thiết bị mở rộng | Chức năng từ xa, nhiệt độ, độ ẩm, độ sáng, cảm biến v.v... |
Tự động lựa chọn màn hình | Hỗ trợ hẹn giờ máy tính. |
Điều chỉnh độ sáng | Hỗ trợ 3 chế độ điều chỉnh độ sáng. |
Định nghĩa cổng:

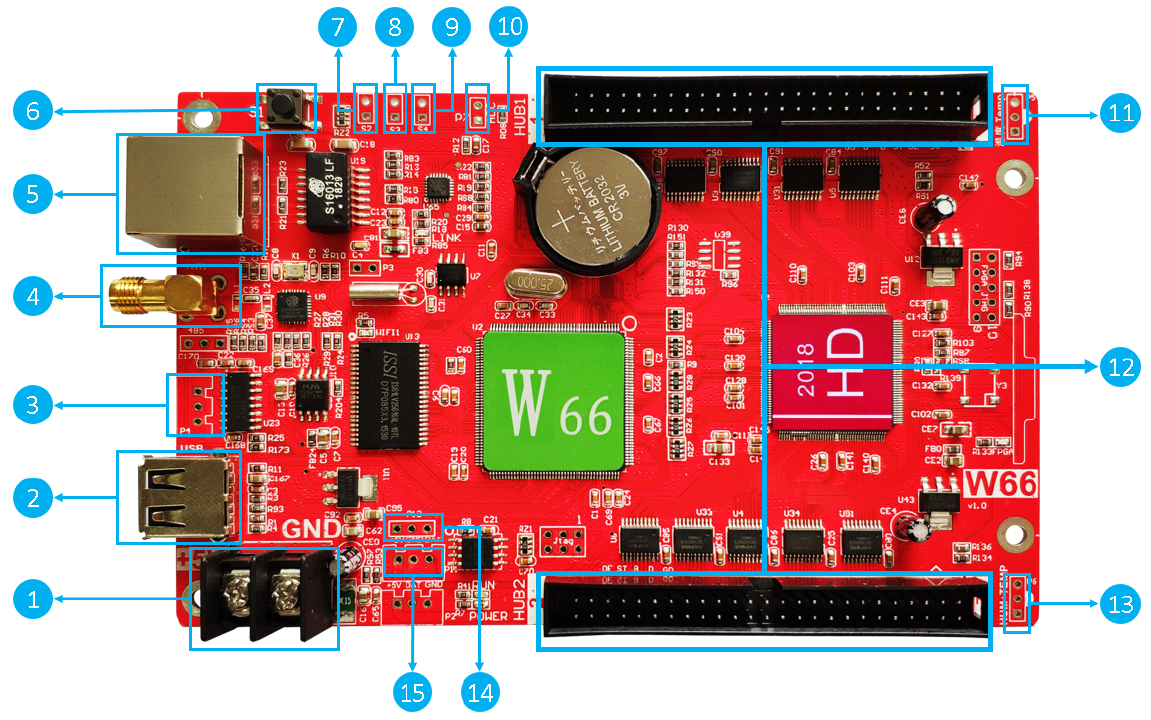

Sơ đồ cài đặt:
1. Đầu nối nguồn, kết nối nguồn 5V
2. Cổng USB, cập nhật thông số và chương trình bằng U-disk
3. Cổng giao tiếp nối tiếp
4. Cổng ăng ten
5. Cổng LAN, kết nối máy tính qua Ethernet để gửi tham số tới chương trình
6. S1, nút kiểm tra,nhấp để chuyển trạng thái kiểm tra màn hình
7. S2, kết nối công tắc điểm, chuyển đổi chương trình tiếp theo, bộ hẹn giờ, tăng số đếm
8. S3, kết nối công tắc điểm, chuyển đổi chương trình trước đó, đặt lại bộ đếm thời gian, giảm số đếm
9. S4, kết nối công tắc điểm, điều khiển chương trình, tạm dừng thời gian, thiết lập lại số đếm
10. P7, kết nối cảm biến độ sáng
11. P5, kết nối cảm biến nhiệt độ/độ ẩm

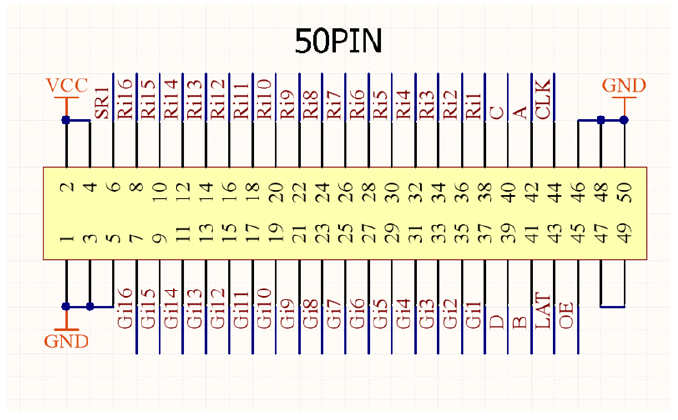

12. Hai nhóm 50PIN, kết nối màn hình
13. P6, kết nối cảm biến nhiệt độ/độ ẩm
14. P12, kết nối cảm biến PM2.5 hoặc mô-đun hiệu chỉnh thời gian GPS
15. P11, kết nối IR bằng điều khiển từ xa
Thông số:
Nhỏ nhất | Giá trị tiêu biểu | Lớn nhất | |
Điện áp định mức | 4.2 | 5.0 | 5.5 |
Nhiệt độ lưu trữ | -40 | 25 | 105 |
Nhiệt độ hoạt động | -40 | 25 | 80 |
Độ ẩm hoạt động | 0.0 | 30 | 95 |
